O interruptor de tecla simples é utilizado como ponto de comando para o acionamento de lâmpadas e suportam no mínimo uma corrente elétrica de 10A.
Funcionamento
O interruptor é uma chave que permite ou interrompe a passagem da corrente elétrica quando é pressionado. Segundo a norma NBR 5410, é obrigatório a instalação de um interruptor em cada área da casa para ligar ou desligar a lâmpada.

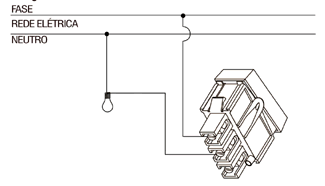

Esquema de ligação
Apesar da ligação do interruptor ser simples, é muito comum encontrar ligações incorretas como a utilização do condutor neutro como retorno. Esse tipo de ligação funciona? Sim, porém é errado e perigoso, pois pode causar acidentes quando alguém for trocar a lâmpada visto que a fase estará ligada direto nela.
A ligação correta é conforme a imagem acima, o condutor neutro deve ser ligado diretamente na lâmpada e o condutor fase deve passar pelo interruptor, o retorno do condutor fase é ligado na lâmpada. Esse tipo de ligação oferece segurança, pois não haverá tensão na lâmpada quando o interruptor estiver na posição desligado.
